货号9002:高温尼龙PPA性能特点

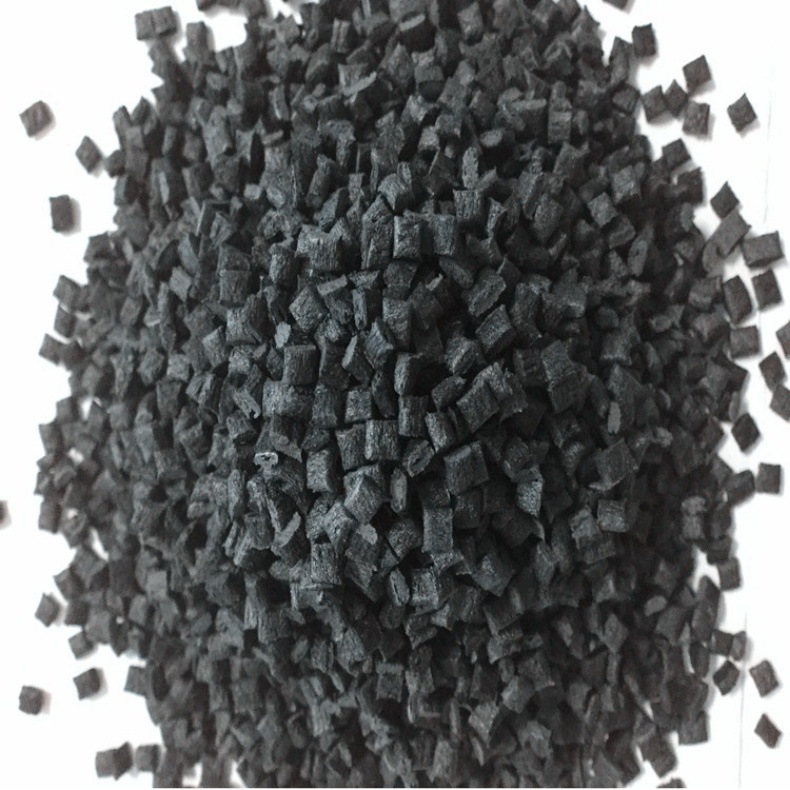

高温PPA（聚邻苯二甲酰胺）是耐高温、高刚性的特种工程塑料，核心性能是长期耐温达150-230℃，且兼具优异的机械强度与耐化学腐蚀性，是替代金属和传统塑料的关键材料。
耐高温性：连续使用温度通常为150-200℃，短期耐温可超300℃，能承受焊接工艺的高温冲击。
力学强度：刚性高、抗蠕变（高温下不易变形），拉伸强度和弯曲强度优于普通尼龙（PA6/PA66）。
耐化学性：对油脂、燃料、酸碱溶液（部分）耐受性强，在汽车油液、工业化学品环境中稳定。
电气性能：优异的绝缘性和耐电弧性，适合高温下的电气元件封装。
加工注意事项
PPA加工的核心是严格控制水分和精准设定温度，否则易出现制品开裂、气泡或性能下降，这是区别于普通尼龙的关键。
1. 干燥处理：必须前置且严格
原因：PPA吸湿性强，水分会导致加工中水解，使材料分子量下降、制品产生气泡和银丝。
参数：建议在120-140℃下干燥4-8小时，直至水分含量低于0.05%；增强型PPA（如玻纤填充）需适当延长干燥时间（6-10小时）。
注意：干燥后需密封保存，避免二次吸潮，最好直接从干燥机送入料筒。
2. 成型温度：分段控制，避免降解
料筒温度：根据牌号不同（如普通级、高温级），设定为280-330℃，从进料段到喷嘴需逐步升温（进料段280-300℃，喷嘴310-330℃）。
模具温度：建议80-120℃，高温模具可减少制品内应力，避免冷却后开裂，尤其适用于玻纤增强型PPA。
- 注意：温度超过340℃易导致材料降解，产生黑点或气味，需实时监控料筒温度。
3. 注射工艺：控制压力与速度
注射压力：由于PPA熔体粘度较高，需较高注射压力（80-120MPa），确保熔体填满模具型腔，尤其针对复杂结构或薄壁制品。
注射速度：中等偏快速度（30-60mm/s），避免熔体流动过慢导致填充不足，但过快可能产生飞边或内应力。
- 保压：保压压力为注射压力的50%-70%，保压时间2-5秒，防止制品收缩凹陷。
4. 后处理：减少内应力
制品成型后建议在80-100℃下退火处理1-2小时，消除内应力，避免后续使用中因温度变化出现开裂。
主要应用领域
1. 汽车行业：占比最高，用于发动机周边零件（如传感器外壳、气门室盖）、变速箱部件，耐受发动机舱高温与油液腐蚀。
2. 电子电气：制造LED散热支架、连接器、继电器外壳，满足高温焊接（如SMT工艺）和长期通电发热需求。
3. 工业领域：生产耐高温的泵阀部件、轴承保持架、化工设备零件，应对工业环境中的高温与化学侵蚀。
